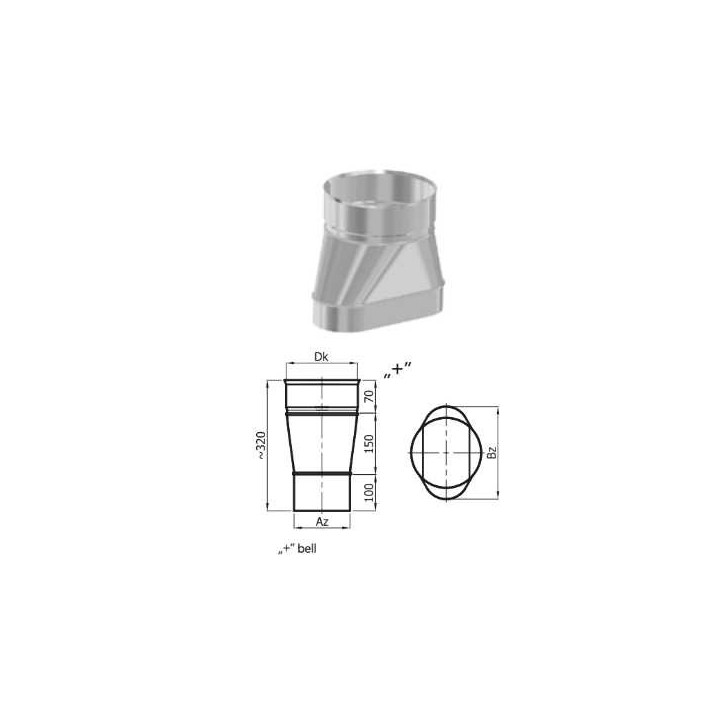

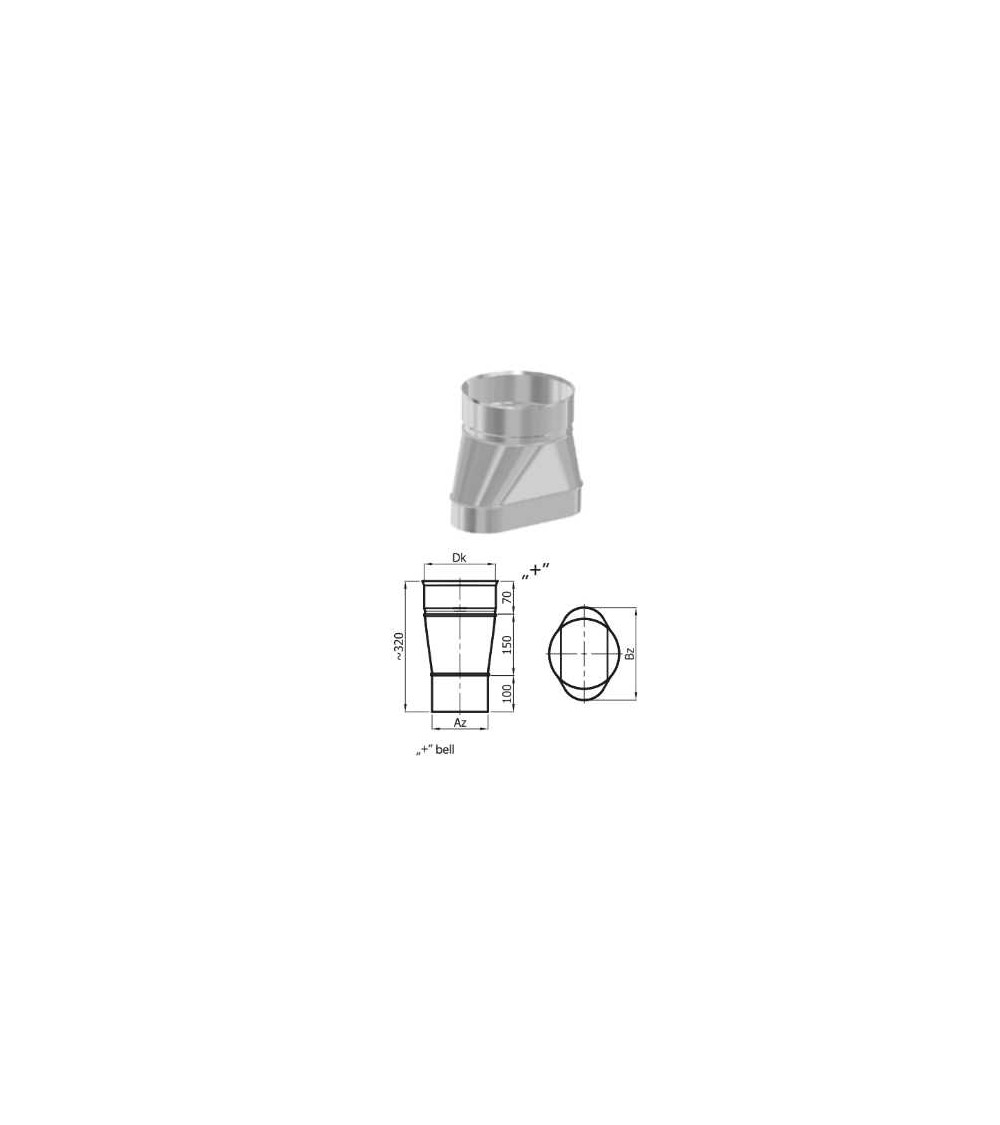

Conexión con un lado hembra redondo de 150 mm de diámetro (interior de 150 mm) y un lado macho ovalado de 80 mm x 120 mm (exterior de 80 mm x 120 mm).

ATENCIÓN LAS FOTOS NO REPRESENTAN EXACTAMENTE LA PIEZA EN CUANTO A LA CONEXIÓN MACHO O HEMBRA PERO SON EXACTAS PARA LAS FORMAS OVAL Y REDONDA.

Parámetros técnicos del conjunto :

Acero: resistente a los ácidos y al calor

Calidad del acero: 1.4404

Técnica de soldadura: soldadura por plasma

Espesor de la chapa: 0,6 mm



Clase de temperatura: T600

Clase de presión: N1

Resistencia a la condensación: W

Resistencia al fuego de hollín: G50

Tipo de combustible: petróleo, gas y combustibles sólidos madera carbón etc...

Salida panorámica	Conducto ovalado
130 mm al aire libre	100/160 mm
150 mm al aire libre	120/180 mm
180 mm al aire libre	150/210 mm
200 mm al aire libre	170/230 mm
250 mm al aire libre	220/280 mm
